本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度发电站超临界锅炉高低压配开关箱的做用： 1、适宜的平均分配电量。 2、便捷对电路系统的关合操作步骤。 3、有较高的应急防防层级，能最直观的显示信息电路设计的导通动态。

项目名称：656KW汽油电站空调机组单机配电箱主要元件明细清单
变动力箱重点电气元件请单
数字序号	称呼	款式尺寸规格	机构	个数	生产商
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	生产发发电空气能掌控器	HGM6110	只	1	众智
3	发电站机轉速抑制器	C2002	只	1	孚创
4	整流电源模组模组	DC24V	只	1	众智
5	全自动后面断电器元件	HH54P    DC24V	只	2	正泰
6	小行中按钮开关设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

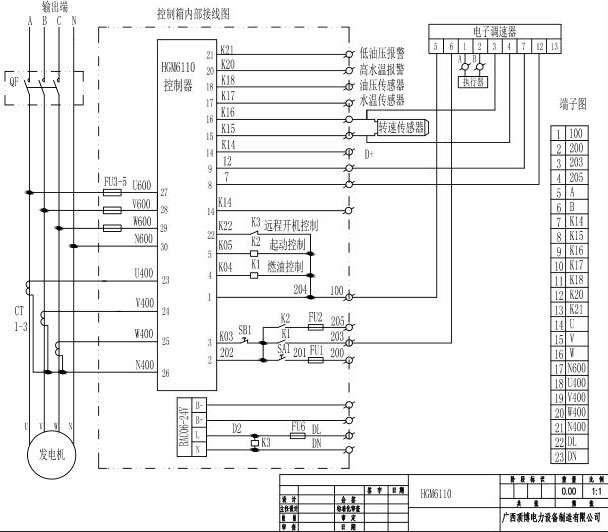

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.bjxh-tech.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
